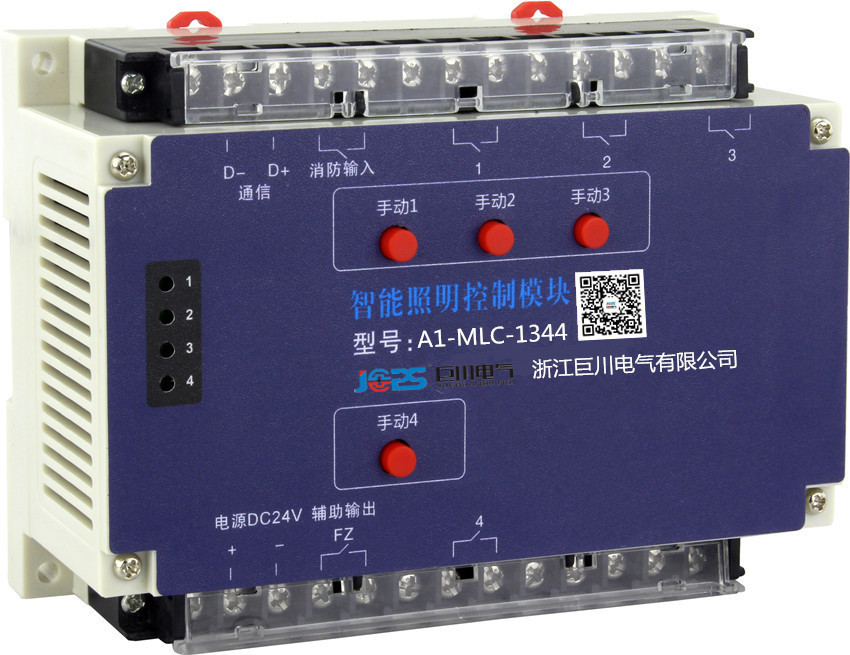

國際品牌 巨川電氣 A1-MLC-13412/16 繼電器控制模塊  國際品牌 巨川電氣 A1-MLC-13412/16 繼電器控制模塊

浙江巨川電氣有限公司,位于中國低壓電器之都--柳市,是專業智能照明控制模塊生產廠家,公司不斷創新研發;巨川電氣智能照明模塊通訊采用R485總線通訊方式，自帶場景控制，適合照明模塊、系統電源模塊配合使用，具有遠程變成和管理的功能。智能照明控制模塊是以微處理器和現代電力電子先進技術開發為基礎開發的高性能產品，能對照明電控實行監控和操作，改善照明電控的負荷及故障，減少維護費用，降低工作人員維護工作量，操作簡單、功能強大。

                     4路16A智能開關模塊

        型號：HDL-MR1220.233

___________________________________________________________________________________________________

基本參數  .輸入電壓       DC24V

       .靜態耗電       15mA/DC24V

       .動態耗電       40mA/DC24V

       .環境條件       工作溫度0 C-45 C

                   工作相對濕度20%-90%

                   儲存溫度-40 C-+55 C

                   存儲相對濕度10%-93%

       .輸出回路       4路繼電器

       .每回路輸出電流   16A

       .額定電壓       250V AC(50/60Hz）

       .繼電器壽命     大于60,000次

       .保護         需外接斷路器

       .安裝方式      標準35mm導軌式安裝

       .繼電器電容負載  小于50uF

___________________________________________________________________________________________________

主要功能  .4路繼電器開關輸出單元

       .多達128個場景

       .每個回路具有燈具保護延時（0-60分鐘）

       .每個回路具有分批開啟延時（0-25秒）

       .每個回路具有手動開關（可選）

       .具有遠程編程和管理功能

       .上電可恢復掉電狀態

       .設備重啟可指定場景

       .LED燈顯示當前回路狀態

       .采用E-BUS總線方式通訊

       .通道運行時間統計

巨川電氣智能照明模塊是內置微型控制器的編程式天文鐘,它能根據當?shù)氐娜章淙粘鰰r間,自動高精度計算調整天文控制時間，獨立控制每一輸出。回路:天文回路、節電回路、特別回路。根據地理坐標和黃昏模式，或者在一年內根據總時數來計算每天太陽周期的天文時間。

●以高速微處理器為核心，LED數碼管顯示關鍵系統參數，輕觸按鈕操作。

●內嵌高精度實時日歷和時鐘，即使在工業現場等極端惡劣工作環境中，仍保證時鐘誤差<2分鐘/年。

●自動高精度計算當?shù)氐奶旌谔炝習r間，自動調整天文控制時間，天文時間計算準確度高，適用于國內外任何地區。

●以天文計算時間為基準，可以根據需要靈活設置時間偏移量，以便對天文控制時間進行微調。

●在線可編程時間控制模式，即可選擇一般意義上的定時器控制，也可選擇天文時間控制，或者是兩種時控模式的邏輯組合。

●迎合城市景觀照明的實際需要，具備豐富的節假日控制功能，一年/一周中的任意一天，均可獨立設置控制時段。

●具有工業標準的RS232通訊接口，實現控制設備的“遙控、遙測、遙信”功能。

●接近應用極限的、多達96個時間段的單通道多時段定時控制功能，滿足特殊場合需要；

●提供完善的系統參數設置途徑，除了手動和遠程方式外，通過配套的“BW-3便攜式數據終端訪問；即使對于多達2000有余的系統參數，“BW-3便攜式數據終端”也能做到“一機在手，別無所求”。

●完善的時鐘備用電源冗余設計保障措施，進一步保證突發情況下（異常斷電、電池?fù)p壞）時鐘的穩定運行。

效益分析： 照明智能控制模塊 智能照明控制模塊 路燈照明智能控制模塊  hdl智能模塊調光 智能照明調光模塊   奇勝智能照明控制系統 教室照明智能控制系統

一：具有經緯度自適應時間自動調節功能。

本開關可以隨不同地理位置（經緯度）、不同季節（日期）和不同的日照時間自動、合理地調整開、關時間。

二：在經緯度自適應時間自動調節功能下，可以節省人力、物力。

因為本開關是根據所在地區的經緯度，通過微電腦計算日照差數值，自動控制開關的開啟和關閉時間，所以用戶不再需要隔幾天就去調整開、關的時間，從而可以省去很大的人力。同時又因為用電器用電的時間縮短從而節省15%以上的電能。

三：具有強大的直接控制功率。

四：具有時間自動糾正功能及萬年歷功能。

內置微電腦時間糾正功能，保證每天時間誤差小于2秒。萬年歷功能下，確保閏年自動調整。

五：采用進口高能鋰電池和防火外殼。

采用進口高能鋰電池，杜絕電池漏液現象。采用絕對防火材料作為外殼材料，防止意外發生。

六：長時間斷電數據保護。

內置微電腦斷電數據保護，在機體沒有受到嚴重?fù)p壞情況下是不會掉失原有資料。

七：強大的抗干擾能力。

采用進口芯片及專門抗干擾技術，確保在惡劣的條件下也能可靠地運行，抗干擾能力遠比同類產品強

一、智能照明控制模塊概述

巨川電氣智能照明控制模塊面板，包含2鍵、4鍵、6鍵、8鍵、12鍵等類型，通訊采用R485總線通訊方式，自帶場景控制，適合智能開關模塊與智能調光模塊等配合使用，具有遠程編程和管理功能。智能照明控制模塊是以微處理器和現代電力電子先進技術開發為基礎開發的高性能產品，能對照明電控實行監控和操作，改善照明電控的負荷及故障，減少維護費用，降低工作人員維護工作量，操作簡單、功能強大。
二、 智能照明控制模塊功能特點
多種按鍵模式：單開、單關、單開/關、短按/長按等
多種按鍵控制類型：場景、單多回路調節等
具有遠程編程和管理功能
每個按鍵有紅、藍指示燈指示
實時反映所對應回路的狀態
采用485總線方式通訊
86型暗盒安裝
*時控功能 *手動功能 *自動功能 *消防功能 *光控功能 *遠程遠程有線控制
三、智能照明控制模塊 主要技術參數
輸入電壓：DC24V
總線耗電：30mA/DC24V
按鍵數：2、4、6、8、12
環境條件：
工作溫度0℃~45℃
工作相對濕度20%~90%
儲存溫度-40℃~+55℃
儲存相對濕度10%~93
5. 外形尺寸：86mm×86mm×35mm
6. 重量：0.3kg

智能照明控制模塊連接系統
    無需網關，無需服務器主機，安裝無需技術人員指導，組網非常簡單。
    電腦無需高配置，支持WIN 7系統32位，手機安卓系統。
    智能照明控制模塊Y-BUS系統有線通信距離5公里內無需價格信號放大器。

智能照明控制模塊對大廈電控操作：
      大廈智能照明監控系統終端是有監控室操作及監控大廈的照明部分，.管理人員只需要在監控室操作整個大廈的電路，無線親自到位檢查和現場操作，只需在監控終端就可以操作和檢查照明是否開/關。

智能照明模塊適用于各個行業：

工業設施

冶金、煤礦、鋼鐵、石化、港口、船舶、鐵路等領域的智能照明控制系統；

配電中心

商業及民用設施

現代化建筑中的照明控制系統；

遠程控制照明系統。

醫院

信息處理中心（銀行、市政、證券交易中心等）

電信通訊機房

商業大樓（大型購物中心、超級市場、超市等）

基礎設施

港口或鐵路系統（航空港、鐵路客運中心等）

高速公路照明控制系統

軍隊駐地智能照明控制系統（如邊防哨所、雷達機站）

消防系統

智能照明控制模塊安裝方式：
1.安裝在導軌上，4路智能照明模塊等于4位開關，6路智能控制模塊等于6為開關，8位智能照明控制模塊等于8位開關。
2.模塊接線直出直入非常方便。
3.總線使用巨川總線一條線即可，減少接線錯誤。
4.接線端子大，能過25平方線。

智能照明控制模塊接線示范：
1.開關為正泰開關，16A開關直接接到模塊輸入端子上，輸入端子直接到燈。
2.總線和模塊與模塊直接串聯起來，然后接到電腦上。
