關于體育場的智能照明解決方案

一：體育場館照明管理的要求

    ◆體育場館的照明要適合多類運動項目的比賽、訓練及其他使用要求，不同的使用功能需要不同的燈光場景。為實現這些燈光場景，需要對現場的燈光實現開關、自動調光、場景控制、定時控制和集中控制。
    ◆為方便隨時調整燈光場景和燈具的工作狀態，需要使用中央計算機對現場照明進行實時集中監控。
    ◆為減少整個回路的啟動電流，在每種模式下需啟動的每盞燈具或每組燈具按順序啟動。
    ◆體育場館照明功耗較大，需要采取有力的措施節約能耗。
    ◆體育場館照明系統需要與消防、暖通等系統形成聯動機制。

二：方案概述

    巨川電氣的體育場館智能照明控制解決方案采用以國際化樓宇控制標準CAN總線搭建的EIB/CAN總線總線控制系統，能夠適應各種體育場館的照明管理，采用智能面板、觸摸屏電腦、遙控器、中央計算機等多種控制方式，對現場的燈光實現開關、自動調光、場景控制、定時控制和集中控制。該方案不僅大大提高了體育場館照明的管理效率，而且有效降低了維護成本和能源消耗。

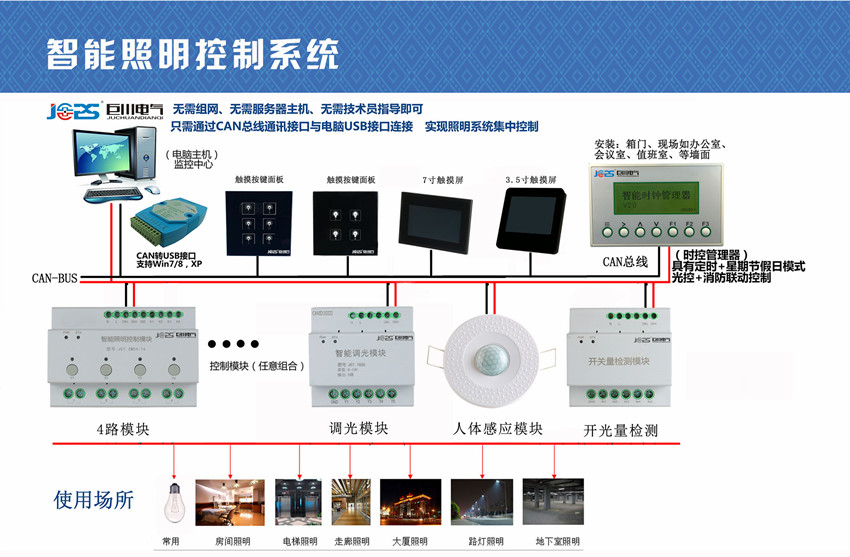

三：系統拓?fù)鋱D

四：方案介紹

    ■比賽場地：要最大限度的滿足各種項目的比賽要求，可設置全開模式、全關模式、電視轉播模式、專業訓練模式、比賽模式、觀眾席照明模式、應急照明模式。采用中央計算機實時監控，墻裝智能面板控制，還可通過遙控器控制現場燈光。
    ■觀眾席：采用墻裝智能面板控制和計算機控制。比賽時根據日照的情況，配合比賽進程由計算機或通過時間順序進行控制。同時安裝智能控制面板，可根據需要就地控制相關區域觀眾席的照明。
    ■更衣室及主客隊休息室：采用紅外移動傳感器，如有人進入時自動開燈，人離開后延時關閉。同時提供中央監控，可根據具體情況開閉相關照明。提供自動和手動切換控制，根據需要由自動感應控制切換為就地手動控制。
    ■多功能廳：采用觸摸屏電腦控制，提供遙控、智能面板控制。可以提供調光控制，實現場景的淡入淡出，光線的漸明漸暗的變化，同時把照明、自動窗簾、音視頻設備、空調納入到CAN總線總線系統中統一管理。可設置進場模式、會議模式、演講模式、休息模式、清潔模式等場景。
    ■辦公區：由于辦公區面積大，可以將整個辦公區分成若干獨立照明區域，采用場景控制面板根據需要開啟相應區域的照明。由于出入口多，故要實現辦公室內多點控制，方便使用人員操作。同時可以根據辦公時間進行定時控制。
    ■走廊：采用時間控制。正常工作時間全開，非工作時間改為只開部分燈，節假日無人時可以只亮少量燈作為基本照明。各出入口都設有手動控制面板，可根據需要手動控制就近燈的開關。
    ■樓梯間和衛生間：采用定時控制和紅外移動控制等方式。在比賽期間全部開啟，在平時啟動紅外移動控制方式，人來自動開燈，人離開后延時關閉，以節約能源。
    ■公共通道：正式比賽時，全部打開，方便觀眾進出，比賽結束觀眾離開后關閉。此操作既可由現場就地控制，也可由中央監控計算機控制，還可設置時間控制。

五：方案優勢

●控制標準國際化：作為全球唯一的樓宇控制標準，CAN總線已經發展成為國際標準、歐洲標準、中國標準。
●多功能集成控制：將照明、自動窗簾、空調、音頻和視頻控制等多種功能集成在統一的系統平臺上控制，實時掌握設備工作狀態，簡化管理流程，提高管理效率。
●控制方式靈活多樣：包括智能面板、觸摸屏面板、光照度感應、人體感應、氣象感應、溫度感應、定時控制、遠程網絡控制、中控電腦等，適應不同類型場館的控制需要。
●功能拓展和修改程序化：使用功能需要增加或修改時，只需要簡單的程序調整，無需重新布線，適應辦公樓區域功能的變化。
●功能模塊智能化，系統穩定性強：每個功能模塊都自帶微處理器，能夠獨立工作。即使其中一個模塊發生故障，即使一個分區停止工作，即使中央監控功能中斷，也不會對整個系統的運行造成影響。
●最大限度地節省電能：系統可根據辦公樓管理的功能需要和環境變化，手動或自動調節照明、開關相關功能，確保只在需要時開啟，只開啟需要的功能，杜絕長明燈。
●延長燈具使用壽命：系統采用了軟啟動和軟關斷技術，抑制電網的沖擊電壓和浪涌電壓，避免了燈絲的熱沖擊，延長燈具使用壽命。
●系統維護方便，成本低。系統具有工作狀態及故障回饋功能，無需人工巡檢，從監控中心就可以獲得系統的各項運作信息，方便檢查和維護。
●優秀的兼容性;凡是符合CAN總線標準的產品，都能在同一系統中使用，擴大系統設備的選擇范圍，個性化功能輕松實現。
●良好的開放性：系統能夠與物業管理BMS系統、樓宇自控BA系統、保安系統、消防系統等進行聯動，協調工作。

●安全性能高：所有系統設備由一條總線提供電源和傳輸數據，采用24V安全低電壓，操作安全可靠。

●較普通總線控制系統更具優越性：系統結構更靈活，布線更少，傳輸速度更快，通訊更安全，充分滿足現代化體育場館照明控制的智能化自動化需要。
